RH27/RH47 RH28/RH48(スプリング付き)

高耐久PTFEコルゲーションホース

High durability PTFE corrugation hose

高い柔軟性と耐久性を両立した使い勝手が良いマルチユースホースです。

外装には硬線ブレードを、中間層にはガラス繊維を採用することで、低温～高温まで幅広く対応。
接液部は細かな波状のPTFEチューブで低反力と柔軟性を実現しました。
導電性PTFEタイプ(RH47/RH48)もあり、静電気が気になる溶剤・半導体部材などのプロセスにも適用可能です。
UK製ホース。EAR米国輸出規制対象外ホース。非該当証明書発行可能。

用途Usages

化学薬品・食品・飲料などで、振動・可動が多く圧力の高いラインでのご使用をお勧めいたします。

It is recommended to use vibration, movement, transfer of chemicals, foods, beverages with high fluid pressure line.

ポイントPoint

柔軟性

波状構造で細かな高低差を多く構成し、反力の少ない柔軟な曲げ半径を実現しています。

高耐圧性

硬線ブレードの剛性とガラス繊維の中間層強度を活かし、1重ブレードで高圧まで対応します。

オプションOption

ホース：導電性 R＜10⁶Ω～10⁹Ω (RH47/RH48)

Hose: Conductivity R＜10⁶Ω～10⁹Ω (RH47/RH48)

補強：スプリングは全周または首元が選択可能

Reinforcement: Spring all around or partly(RH28/RH48)

注意: 継手金具の種類や、オプションによる外装補強、その他使用条件により耐圧性が異なる場合があります。

Notice: The type of fitting metal fittings, exterior reinforcement by option, pressure resistance may be different depending on usage conditions.

適合規格Conformed standards

食品衛生法

ISO 12086

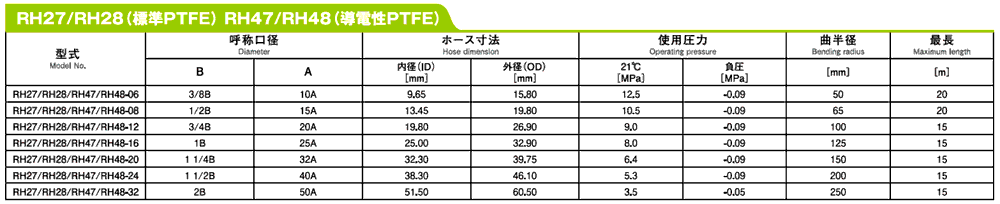

仕様Specification

接液部材質 : PTFE（RH27/RH28）, 導電性PTFE（RH47/RH48） / 外装材質：SUS硬線ブレード / 補強材：スプリング(RH28/RH48) / 使用温度範囲 : -54℃～200℃

継手Fitting

レバーカップリングタイプ

Lever Coupling type

フランジラップジョイントタイプ

Flange lap-joint type

オスネジタイプ

Male Screw type

メスネジタイプ

Female screw type

パイプSMコネクタータイプ

Pipe SM connector type

サニタリータイプ

Sanitary type

材質構成Material composition

・各適合規格は全ての安全性を証明するものではありません。ご使用時には安全性の事前確認が必要です。
・ホースサイズと継手サイズは必ずしも一致するものではありません。適用可能な継手金具については別途お問い合わせください。
・各ホースの詳細寸法は代表的なものを抜粋した数値です。状況により使用するホースが異なる場合があります。
・継手形状や加工の影響、製造原料の変更など様々な要因により使用するホースの詳細データは予告なく変更することがございます。
・本製品は、静止状態で使用してください。
・変位・曲がりを含む外的な応力が発生するラインでは、外装をスプリング補強したRH28/RH48をご使用ください。

※当ホームページ掲載の製品仕様やサイズ・各数値は代表的な弊社取り扱い製品における参考値です。生産状況や材質の変更などにより、実際の製品とは異なる場合がございますので予めご了承ください。

Any registration does not guarantee all safety. Please check your safety before using it. The hose size and fitting size do not always match. Please contact us for applicable fittings. The detailed dimensions of each hose are excerpts of typical ones. The hose used may differ depending on the situation. Detailed data of the hose used is subject to change without notice due to various factors such as the shape of the joint, the influence of processing, and changes in the manufacturing materials. Please use this product in a static state. For lines where external stress including displacement and bending is generated, please use RH28/RH48 with spring-reinforced exterior. ※The product specifications, sizes, and values posted on this website are reference values for typical products handled by our company. Please note that the actual product may differ due to changes in production conditions and materials.
